JH-ZXDF发电机电阻柜
随着人民生活水平不断提高，工厂、生活用电量急剧增加，火力和水力发电厂数量越来越多，单机容量越来越大，发电机引出线系统全部变为封闭母线出线，导致整个发电厂中压系统对地电容电流越来越大，从而对发电机定子绕组绝缘水平提出了更高的要求。
目前，我国汽轮或水轮发电机的出口电压在6.3～27KV的中压系统中，中性点接地主要采用经电阻直接接地、经消弧线圈接地和经接地变压器高阻接地等方式。经消弧线圈接地的发电机，在发生定子绕组单相接地（定子绕组与铁芯间的绝缘破坏）故障情况下，动态过电压高达3.8倍额定电压，使发电机轻微的单相接地故障容易扩大为灾难性的相间或匝间短路，造成对发电机绝缘的严重损坏，从而影响发电机的安全运行。基于此种原因，国外许多国家的汽轮或水轮发电机中性点基本都采用经接地变压器高阻接地方式，此方式在发生定子绕组单相接地故障情况下，动态过电压不超过2.6倍额定电压，有效地避免了弧光接地闪络现象，降低了非故障相的过电压，从而避免对发电机及一二次设备的危害，大大增加了发电厂中压系统的可靠性。
例如国外ABB、GE、SIEMENS、ALSTOM等大公司在汽轮或水轮发电机制造和销售都取得了良好的业绩，所生产的发电机运行状况良好，我国前期从这些公司引进的发电机也都采用了中性点经接地变压器高阻接地方式。这正是目前我国在建的火力和水力发电厂都采用这种接地方式的原因。
JH-ZXDF型发电机中性点接地电阻柜适用于汽轮或水轮发电机的出口电压在6.3～27KV的中压系统中，是用于连接发电机中性点与大地之间的一种限流保护电气设备。在发电机正常工作情况下，发电机中性点对地电压很小，因此流过中性点接地电阻的电流也特别小。当汽轮或水轮发电机中压系统内部出现故障时时，发电机中性点电压将产生偏移，此时发电机中性点接地电阻将发电机中性点强制接地并限制其故障电流，使继电保护设备有足够时间进行检测，实现跳闸，避免发电厂中压系统和电气设备遭到破坏。同时，流过中性点接地电阻的电流持续时间很短，一般不超过10S，因此，发电机中性点接地电阻柜设计为短时工作制，不考虑长期通过大电流能力。
二、引用标准
GB/T 12944.1—1991 高压穿墙瓷套管技术条件
GB/T 12944.2—1991 高压穿墙瓷套管尺寸与特征
GB4208—1993 外壳防护等级的分类
DL/T593—1996 高压开关设备的共用订货技术条件
GB/T 16927.1—1997 高电压试验技术 第一部分：一般试验要求
GB1208—1997 电流互感器
GB8287.1—1998 高压支柱瓷绝缘子 第一部分：技术条件
DL/T620—1997 交流电气装置的过电压保护和绝缘配合
GB311.1 高压输变电设备的绝缘配合
GB/T 10228-1997 干式电力变压器技术参数与要求
DL486 交流高压隔离开关订货技术条件
GB772 高压电瓷瓷件技术条件

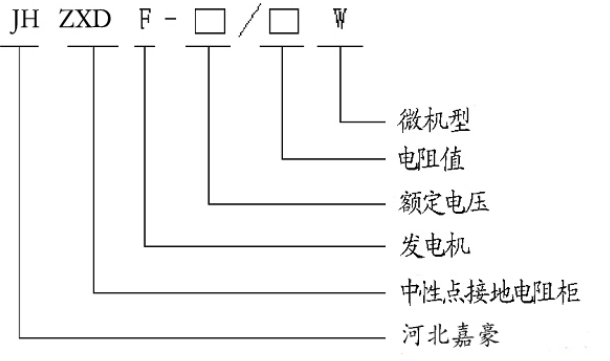

三、型号含义
1、柜体采用不锈钢或冷轧钢板，外形美观、耐腐。
2、采用优质镍铬合金电阻，性能稳定 。合金材料有镍铬、铁铬、不锈钢等材料，一般采用Cr20Ni80的镍铬合金，导电率高，耐温好，最高使用温度可达1200℃，且温度系数小，阻值稳定，可靠性高。适合在大电流小阻值时使用。
3、接地变采用单相干式变压器，可根据用户需要选用不同规格的接地变压器。
4、电阻柜可以设置智能监控单元，核心部件采用国外先进的内嵌式CPU，集成度高、抗干扰能力强、运算速度快、功耗低。显示部分为大屏幕液晶、中文采单显示，智能监控单元可以监视发电机中性点不平衡电流、电阻、变压器、柜内温度变化及接地动作次数，并通过通讯接口及时把信息上传。
5、可根据需要（尤其是水轮发电机）加装温湿度控制器，对柜体内温湿度控制。
五、结构特征
1、 一般为户内型，柜体采用冷轧钢板，底部设计吊装杆，以方便起吊安装，采用自然风冷方式，防护等级从IP23到IP56底部设接地板，且接地板不少于两处。，
2、 进线方式可以上进下出、侧进下出、下进下出。上进下出或侧进下出时柜体相应位置装有穿墙套管；下进下出时，柜体底部装有高压绝缘子。
3、 合金电阻全部采用模块化单元，再组成框架，并用高压绝缘子支撑，电阻单元用耐热绝缘子支撑；电阻单元可以串并联任意组合，以满足不同电流、电压和阻值需要。
4、 合金电阻有板型、栅型、带型等，按用户要求或实际情况选用不同型式的电阻器。
六、主要技术参数：
JH-ZXDF型发电机中性点接地电阻柜的技术数据如下：
发电机
容量（MW）
100/125
200
300
600
900/1000
发电机
额定电压（KV）
10.5/13.8
1513. 15.75
18/20
20/24
24/27
发电机中性点电压（KV）
6.06/7.97
9.09
10.4/11.55
11.55/13.86
13.86/15.89
接地变压器一次侧电压（KV）
6.06/7.97
9.09
10.4/11.55
11.55/13.86
13.86/15.89
接地变压器二次侧电压（KV）
0.22/0.22
0.22
0.22/0.22
0.22/0.22
0.22/0.22
接地变压器 容 量（KVA）
30
30
50
50
63
额定电流
持续时间（S）
10、30、60
10、30、60
10、30、60
10、30、60
10、30、60
二次侧电阻值（Ω）
1.6*/1.21*
1.06*
0.93*/0.83*
0.83*/0.7*
0.7*/0.62*
接地保护抽取电压（V）
100
100
100
100
100
备注：
1、以上带*标记的二次侧电阻仅为参考值，准确电阻值还需要根据发电机（汽轮机、或水轮机）、定子绕组对地电容、封闭母线低压侧对地电容（电流）、接地变压器变比等有关条件作相应计算、调整。并可按用户要求提供计算单。
2、二次侧电阻为低电阻，折合到一次侧为高电阻，例如：JH-ZXDF—20/0.83 发电机中性点接地电阻柜 ，发电机中性点电压为20/30.5 KV，变比为20/30.5/0.22=52.49，二次侧电阻为0.83Ω，折合到一次侧电阻为0.83×（20/305/0.22）2=2286.6Ω，也就是说，相当于在中性点接入2286.6Ω的高电阻。
